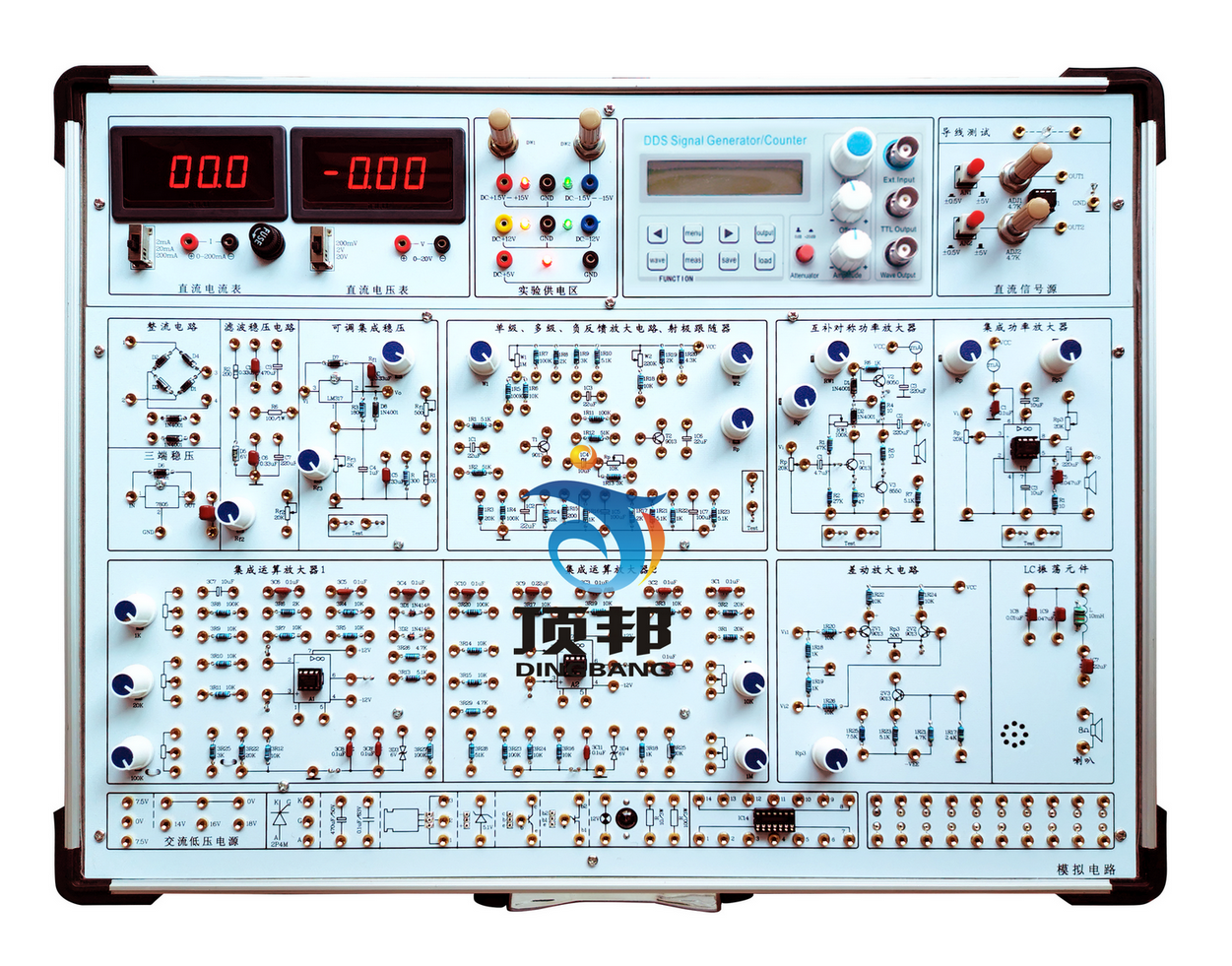

技術指標

1、工作電源

 1）輸入：AC220V±10%,50HZ。

 2）輸出：(1)ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V低壓交流電源(AC50Hz)。

           有短路保護功能。

          (2)DCV  ±1.5V～±15V連續可調，有短路保護自動恢復功能。

          (3)DCV  ±12V/0.5A， 5V/0.5A，有短路保護自動恢復功能。

3）完善的電源保護電路：過流保護、過壓保護、接反保護。

2、信號源

1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。

2）函數發生器

輸出波形：方波、三角波、正弦波

幅值：正弦波：0～10V（10V為峰—峰值，且正負對稱）

三角波：0～20V（20V為峰—峰值，且正負對稱）

方波：0～20V（20V為峰—峰值，且正負對稱）

    頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。

3、單級放大電路

4、二級放大電路

5、射極跟隨器電路

6、差動放大電路

7、負反饋放大電路

8、半波、全波、橋式整流和濾波電路

9、并聯穩壓電路

10、集成功率放大電路

11、互補對稱功率放大電路

13、2組運算放大器電路

14、分立元件區：設計有1個8Ω揚聲器、1個橋堆、1個單結晶體管BT33、1個470uF和0.1uF電容、4個5.1V穩壓管、1個三極管接插做、1個集成穩壓管接插座、1個1W/51電阻、1個51K電阻,另有二極管、電容、電阻、三極管等分立元件接入區，用鍍銀長紫銅管做插孔，可以滿足大小不同的管腳的接插。

15、指針式直流毫安表1只，量程為1mA，內阻為100Ω。

16、實驗板采用2mm厚印制線路板制成。

17、采用高可靠自鎖緊防轉疊插座作為實驗連接點。

18、可以根據需要，另行開發其它實驗電路。
