PLC控制開關門實訓
一、實訓目的了解PLC控制電梯開關門原理
二、實訓器材
（1）實訓屏一套
（2）PLC控制電梯電路模塊一塊
（3）連接導線若干
三、實訓步驟
1、PLC接線原理圖
2、開關門機原理圖
3、控制要求
用PLC控制實現開關門控制
4、I/O分配圖
| 輸入 | 輸出 | ||||
| 元件代號 | 作用 | 輸入繼電器 | 元件代號 | 作用 | 輸出繼電器 |
| KMA | 開門按鈕 | X0 | GMJ（KA1） | 關門繼電器 | Y0 |
| GMA | 關門按鈕 | X1 | KMJ（KA2） | 開門繼電器 | Y1 |
| APK | 安全開關 | X2 | APJ（KA3） | 保護繼電器 | Y2 |
| GMK | 關門行程開關 | X6 | |||
| KMK | 開門行程開關 | X7 | |||

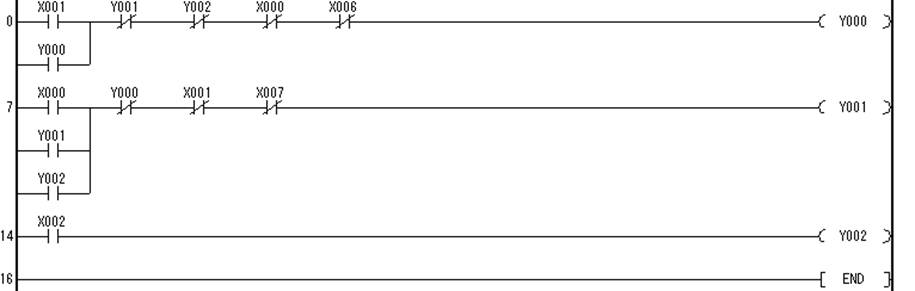

5、梯形圖
